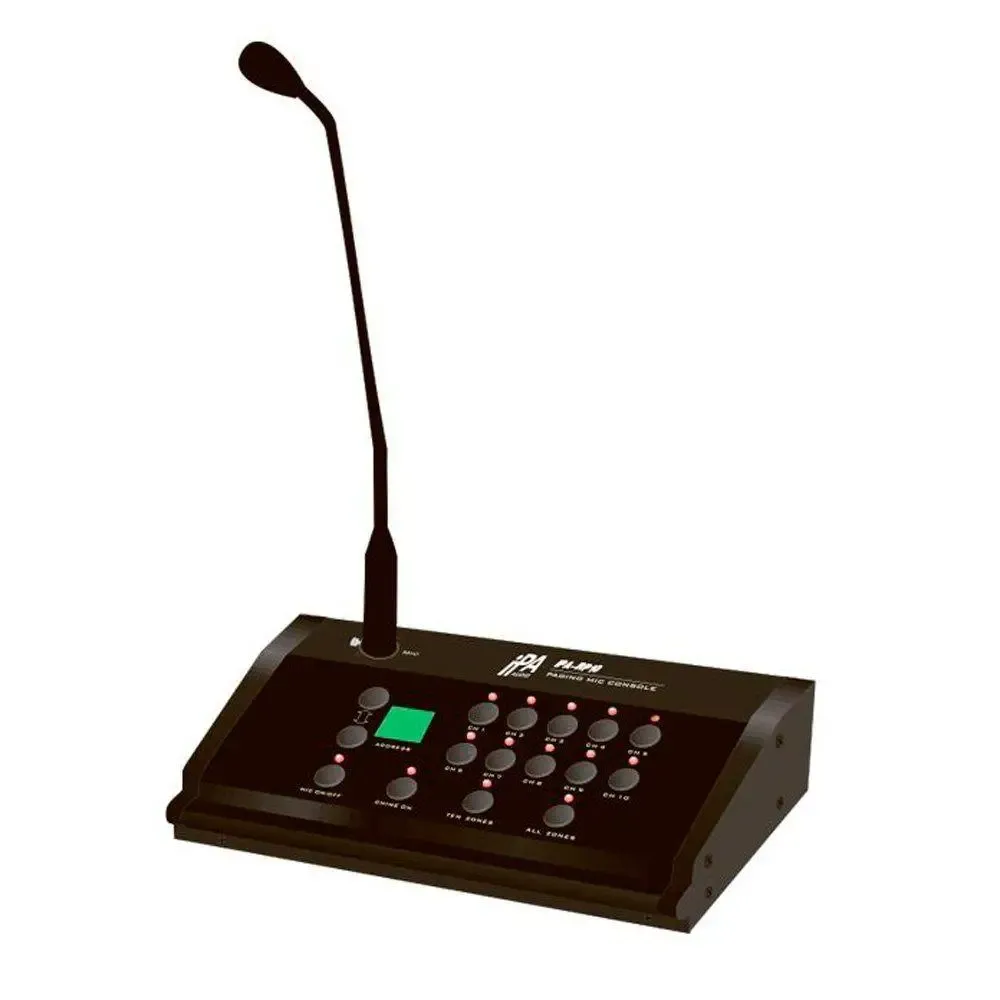

Багатозонна виносна мікрофонна консоль IPM-RP10

Мікрофонна консоль IPM-RP10 входить до складу системи оповіщення IPA AUDIO та використовується для побудови систем автоматичного сповіщення про пожежу та музичну трансляцію на базі додаткового обладнання. Мікрофонна консоль - це пристрій, що поєднує функції селектора зон і мікрофона. Консоль призначена для вибору необхідних зон (до 160) і передачі в них мовного повідомлення з мікрофона. За допомогою консолі IPM-RP10 можна:

1) вибрати конкретні зони

2) вибрати групи зон

3) вибрати всі зони

4) подати сигнал привернення уваги

5) здійснити оповіщення з мікрофона у вибраних напрямках.

Для роботи з консоллю використається блок IPC-P10Z, до якого може бути підключено до 16 мікрофонних консолей IPM-RP10. Кожному блоку IPC-P10Z призначається адреса за допомогою DIP-перемикачів. Таких адрес може бути 16. Це означає, що за допомогою однієї мікрофонної консолі, можна керувати 16 блоками IPC-P10Z і як наслідок 160 зонами. Вибір зон з 1 до 10 здійснюється в першій сторінці. При цьому на блоці IPC-P10Z має бути встановлена 1 адреса. Вибір зон з 11 до 20 здійснюється на другій сторінці. При цьому на блоці IPC-P10Z має бути встановлена 2 адреса. І так далі. Живлення консолі IPM-RP10 здійснюється від мережі змінної напруги 220 В. Конструктивно блок виконаний у металевому корпусі настільного виконання з можливістю кріплення в 19" шафу.

Особливості

• Вибір зон озвучування здійснюється натисканням кнопки на лицьовій панелі консолі. Біля обраної зони спалахує світлодіод.
• Максимальна довжина кабелю 1 км. Додаткове живлення – 24 В необхідно, якщо довжина кабелю перевищує 50 м.
• Кнопки вибору зон, початку передачі повідомлень і кнопка передачі сигналу привернення уваги на лицьовій панелі консолі.

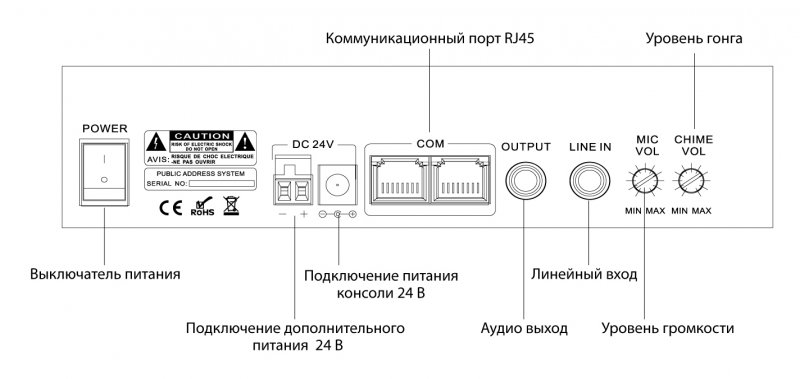

• Регулювання рівня вихідного сигналу з мікрофона та гучності сигналу привертання уваги розташоване на тильній стороні консолі.
• Лінійний вхід (роз'єм jack 6,3), лінійний вихід (роз'єм jack 6,3) на тильній стороні консолі.
• 16 мікрофонних консолей може одночасно підключатися до системи. DIP-перемикачами встановлюється адреса кожного пристрою.
