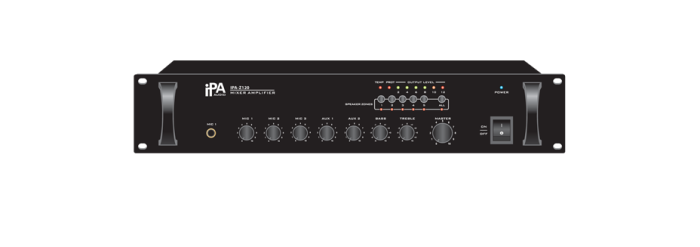

Багатозонний мікшуючий підсилювач IPA-Z120

Багатозонний підсилювач IPA-Z120 входить до складу системи оповіщення IPA Audio та використовується для побудови систем автоматичного сповіщення про пожежу та музичної трансляції на базі додаткового обладнання. Даний блок призначений для мікшування та посилення звукового сигналу з метою його подальшої трансляції на лінії гучномовців.

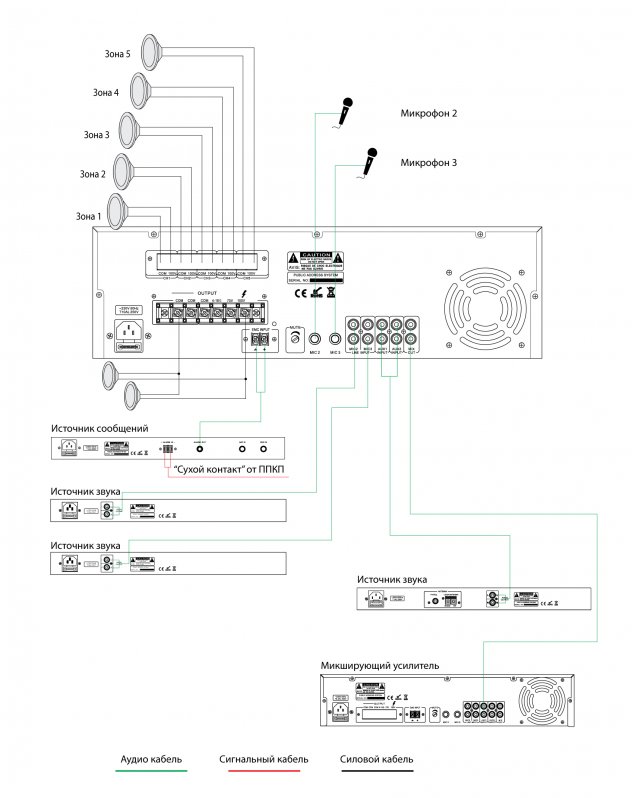

IPA-Z120 має вбудований селектор на 5 зон. До його виходу можна підключити до 5 ліній гучномовців. Потрібна лінія вибирається натисканням кнопки на передній панелі. Сумарна потужність гучномовців на всіх підключених лініях гучномовців повинна бути не більше ніж 80% від номінальної потужності підсилювача. До підсилювача IPA-Z120 може бути підключено до 4 джерел аудіо сигналу, 2 з яких пріоритетні. До блоку також можна підключити до 3 мікрофонів, один з яких має пріоритет над іншими мікрофонами та аудіо джерелами. Рівні лінійних та мікрофонних входів регулюються за допомогою ручок на передній панелі. Найвищий пріоритет у цьому блоці мають тривожні входи (EMC) на задній панелі. При подачі на ці входи аудіо сигналу (наприклад: джерела тривожних повідомлень) він надходить на вихід, приглушуючи сигнали з усіх входів.

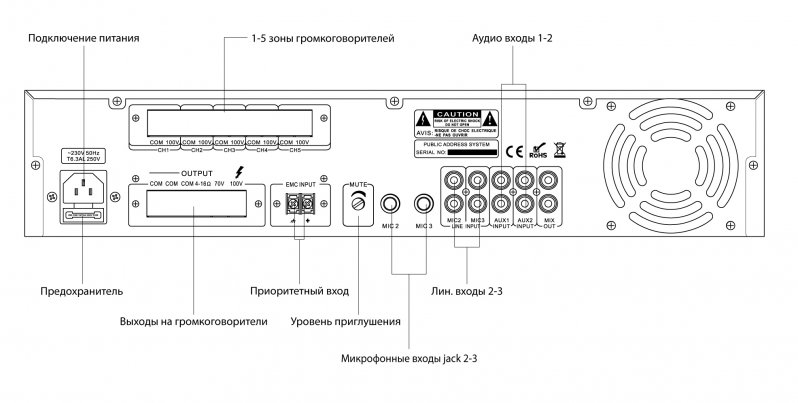

Передбачено 5 виходів 100 В на ліній гучномовців. Вихідний каскад IPA-Z120 містить трансформатор, який додатково збільшує напругу посиленого сигналу. Це необхідно для мінімізації втрат. До високовольтних виходів підсилювача необхідно підключати лише спеціалізовані гучномовці, що містять трансформатор. Крім високовольтних, підсилювач також має стандартні "низькоомні" виходи для підключення стандартних акустичних систем. Виходи гучномовців 100 В, 70 В та з низьким опором 4-16 Ом є універсальними для користувачів. Напруга 100 В скорочує втрати лінії на великих відстанях та дозволяє підключати паралельно велику кількість гучномовців.
У підсилювачі передбачено захист від перенавантаження, перегріву та короткого замикання на лінії.

Регулювання підсилення здійснюється за допомогою регулятора передньої панелі блоку IPA-Z120.
Живлення підсилювача здійснюється від джерела змінної напруги 220 В. Конструктивно блок виконаний в рековому 19-дюймовому корпусі, призначеному для монтажу в стандартну електротехнічну шафу.
