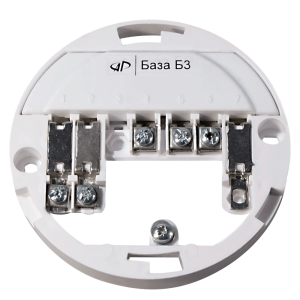

База Артон Б3
База Б3 призначена для підключення сповіщувача СПД-3.10 з НР вихідними контактами реле до чотирьохпровідного ШС.
База Б3 формує вихідний сигнал за допомогою контактів реле. При побудові шлейфу пожежної сигналізації на базах Б3 необхідно в кінці кожного ШС встановлювати базу Б7 або Б9 (база Б9 з ЗПОС). У такому ШС відсутність напруги живлення через обрив або знімання будь-якого блоку електронного з бази призводить до формування на ППК сповіщення «Несправність» з цього ШС.
База Б3 призначена для підключення сповіщувача СПД-3.10 з НР вихідними контактами реле до чотирьохпровідного ШС.
База Б3 формує вихідний сигнал за допомогою контактів реле. При побудові шлейфу пожежної сигналізації на базах Б3 необхідно в кінці кожного ШС встановлювати базу Б7 або Б9 (база Б9 з ЗПОС). У такому ШС відсутність напруги живлення через обрив або знімання будь-якого блоку електронного з бази призводить до формування на ППК сповіщення «Несправність» з цього ШС.
-
Особливості:Опір між контактами "1" і "2", при знятому електронному блоці: не більше 200 кОм, Опір між контактами "1" і "2", при встановленому електронному блоці: не більше 2 Ом
-
Підключення до ППК:чотирьохпровідний ШС
