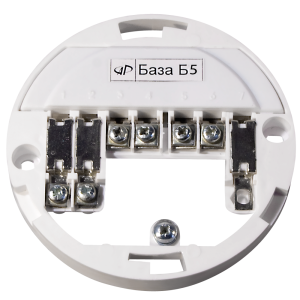

База Артон Б5
База Б5 призначена для підключення сповіщувача СПД-3.10 з НР вихідними контактами реле до 4-х провідного ШПС і ВУОС. База Б5 формує вихідний сигнал за допомогою контактів реле. При побудові шлейфу пожежної сигналізації на базах Б5, необхідно в кінці кожного ШПС встановлювати базу Б7 або Б9 (база Б9 з ВУОС). В такому ШПС відсутність напруги живлення через обрив або зніманні будь-якого блоку електронного з бази призводить до формування на ППКП сповіщення «Несправність» в даному ШПС.
База Б5 призначена для підключення сповіщувача СПД-3.10 з НР вихідними контактами реле до 4-х провідного ШПС і ВУОС. База Б5 формує вихідний сигнал за допомогою контактів реле. При побудові шлейфу пожежної сигналізації на базах Б5, необхідно в кінці кожного ШПС встановлювати базу Б7 або Б9 (база Б9 з ВУОС). В такому ШПС відсутність напруги живлення через обрив або зніманні будь-якого блоку електронного з бази призводить до формування на ППКП сповіщення «Несправність» в даному ШПС.
-
Особливості:Опір між контактами "1" і "2", при знятому електронному блоці: не більше 200 кОм, Опір між контактами "1" і "2", при встановленому електронному блоці: не більше 2 Ом
-
Підключення до ППК:чотирьохпроводний ШС
