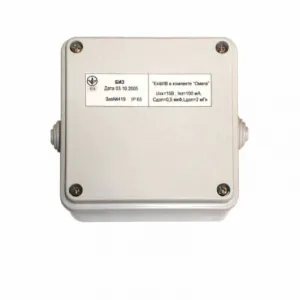

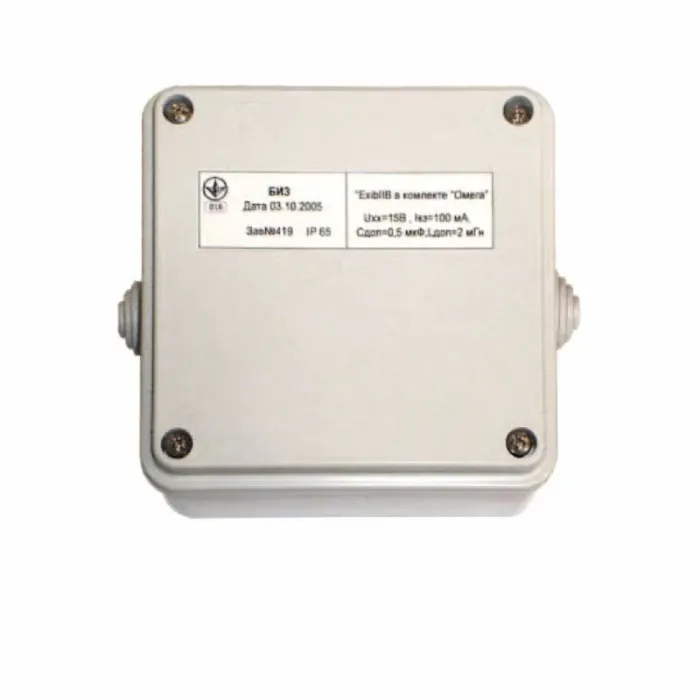

Блок іскрозахисту БИЗ

Блок іскрозахисту (БИЗ) є елементом пожежної сигналізації та призначений для комутації пристроїв, що розташовуються у вибухонебезпечних зонах, з ППКП, встановленим у приміщеннях зі звичайними умовами. Блок безпосередньо під'єднується до лінії сигналізації та забезпечує іскробезпеку контактів живлення і передавання сигналів. Пристрій обмежує параметри струму і напруги в лініях зв'язку сповіщувачів, встановлених у зоні з підвищеним ризиком вибуху навколишнього середовища.

Спрацьовування БИЗ відбувається в разі потрапляння на вхідні клеми напруги, що перевищує 242 В. Вхідні канали звичайного виконання в блоці відокремлені на друкованій платі від вихідних іскробезпечних ліній заземленим провідником, завширшки понад 1,5 мм. Контроль струму і напруги на вихідних лініях відбувається додатково за допомогою напівпровідникових обмежувачів.

Основу блоку становить спеціальна монтажна плата з клемними колодками для під'єднання лінії приймання даних, ліній живлення і заземлення. Конструкцію приладу з вихідними захищеними каналами рівня "ib" виконано за типом "іскробезпечний електричний ланцюг", він має маркування "1ExibіbІІВТ5 X", що відповідає вимогам ДСТУ 22782.5. Блок БІЗ встановлюється поза вибухонебезпечними зонами.
