Модуль доступу FortNet ARCP

Код товару: 000001562

0,00 ₴

7 560,00 ₴

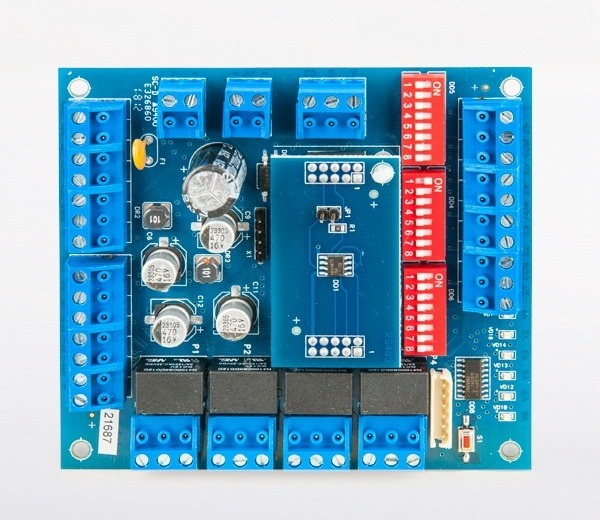

Модуль ARCP (Access Remote Check Point) призначений для організації точки проходу. Модуль призначений для роботи у складі системи контролю доступу (СККД) FortNet або інтегрованої системи безпеки (ІСБ/ІСО) FortNet і керується контролером серії ABC/VNC за інтерфейсом RS-485.

Апаратне оснащення модуля АRCP:

RISC процесор;
DIP- перемикачі конфігурації SW1-SW3;
світлодіоди стану V1-V6;
порт зв'язку з керуючим контролером RS-485;
інтерфейс Wiegand-26 для підключення двох зчитувачів;
шість інформаційних шлейфів Z1-Z6;
шлейф контролю цілісності корпусу;
роз'єм для підключення додаткових релейних модулів;
контроль наявності змінної напруги БЖ;
контроль рівня постійної напруги.

За допомогою перемикачів DIP, при монтажі системи, встановлюються наступні параметри роботи модуля ARCP:

тип точки проходу;
тип керуючого контролера;
реакція на несанкціонований доступ;
встановлення сигналу нагадування про незачинені двері;
адресний простір;
наявність оптичних сегментів у каналі RS-485;
швидкість RS-485;
тип зчитувачів (з/без клавіатури);
тип кодування клавіатури;
період розблокування замка/заскочки для кожного зчитувача;
реєстрація в системі проходу за допомогою кнопки (для кожного зчитувача);
алгоритм роботи в аварійному режимі (втрата зв'язку з керуючим контролером).

Також за допомогою мікроперемикачів визначається режим роботи модуля і тип виконавчого обладнання, що застосовується на даній точці проходу:

ARCP-20 - двері зі зчитувачами та кнопками на вхід/вихід.
ARCP-20м – дві двері зі зчитувачами на вхід та кнопками на вихід.
ARCP-30ptm – електромеханічний турнікет, оснащений роздільними датчиками провороту, зчитувачами та кнопками на вхід/вихід, що має режим незалежного розблокування в обидва боки.
ARCP-30ptsm – електроприводний турнікет із зчитувачами та кнопками на вхід/вихід, із загальним датчиком провороту в обидві сторони, що підтримує режим аварійного розблокування «Антипаніка».
ARCP-30itv – електромеханічний турнікет, оснащений роздільними датчиками провороту, зчитувачами та кнопками на вхід/вихід, що має режим незалежного розблокування в обидві сторони (наприклад, турнікети Елікс PW-600, Gunnebo DL-600), можливе підключення картоприймача.
ARCP-30te – електромеханічний турнікет, зі зчитувачами та кнопками на вхід/вихід, із загальним датчиком провороту та незалежним розблокуванням в обидві сторони (наприклад турнікети Т83, Т283), можливе підключення картоприймача.
ARCP-30p – електромеханічний турнікет, оснащений роздільними датчиками провороту, зчитувачами та кнопками на вхід/вихід, що має режим незалежного розблокування в обидва боки та вхід скидання розблокування (турнікети PERCo).
ARCP-RKB10 – модуль для підключення клавіатури, поєднаної з безконтактним зчитувачем. Модуль призначений для організації точки управління групами охоронних шлейфів.
ARCP-10 – двері зі зчитувачем на вхід та кнопкою на вихід;
LRCP - ліфт (до 32 поверхів на один LRCP, за допомогою модулів RM-8).
