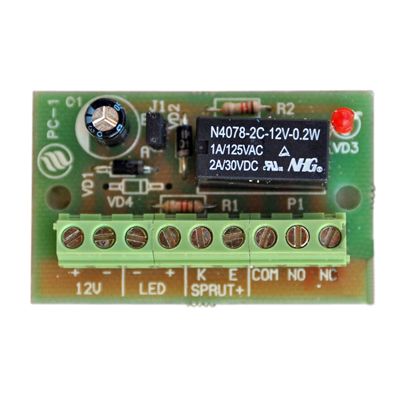

Плата узгодження РС-1-12В
Плата PC-1-12 сполучна ланка між детектором затоплення Octopus (Спрут) і охоронною централлю або GSM модулем.
Плата аналізує стан датчика і формує сигнал тривоги контактами реле.
Завдяки платі сполучення PC-1-12 датчик затоплення можна під'єднати практично до будь-якого охоронного пристрою або іншого виконавчого пристрою, наприклад, електрозасувки, електронасоса тощо.
Максимальна кількість датчиків Octopus, які можна одночасно під'єднати до плати PC-1-12 - 5 шт.
Плата PC-1 складається з гвинтової колодки на 9 контактів, радіоелементів і перемички АВ, що забезпечує пам'ять тривог.
Принцип роботи:
Напруга живлення 12В постійного струму надходить на контакти 1(+), 2(-) 12V гвинтової колодки. Напруга позитивної полярності надходить на контакт 5(К) гвинтової колодки, до якої під'єднують позитивний дріт або контакт пристрою, що потребує узгодження, а негативний дріт або контакт до контакту 6(Е). У черговому режимі струм від контакту 5(К) до контакту 6(Е) гвинтової колодки не протікає, на контактах 3 і 4 (LED) потенціал відсутній, Виносний світлодіод не світиться.
У режимі тривога сповіщувач Octopus (Спрут) з'єднує контакти 5 і 6, що призводить до з'єднання контактів 7 (COM) і 9 (NO), а також увімкнення виносного світлодіода, він починає світитися.
Якщо перемичка АВ не встановлена, то тільки на час Тривоги розмикаються контакти 7(COM) і 8(NC) і замикаються контакти 7(COM) і 9(NO) і світиться виносний світлодіод.
Контакти 8(NC) і 7(COM) замкнуті в "Черговому режимі", і розімкнуті в режимі "Тривога"
Контакти 9(NO) і 7(COM) розімкнуті в "Черговому режимі" і замкнуті в режимі "Тривога"
Контакти 9(NO), 8(NC) і 7(COM) використовуються для під'єднання до шлейфів приладів приймально-контрольних, або для під'єднання виконавчих пристроїв.
Плата PC-1-12 сполучна ланка між детектором затоплення Octopus (Спрут) і охоронною централлю або GSM модулем.
Плата аналізує стан датчика і формує сигнал тривоги контактами реле.
Завдяки платі сполучення PC-1-12 датчик затоплення можна під'єднати практично до будь-якого охоронного пристрою або іншого виконавчого пристрою, наприклад, електрозасувки, електронасоса тощо.
Максимальна кількість датчиків Octopus, які можна одночасно під'єднати до плати PC-1-12 - 5 шт.
Плата PC-1 складається з гвинтової колодки на 9 контактів, радіоелементів і перемички АВ, що забезпечує пам'ять тривог.
Принцип роботи:
Напруга живлення 12В постійного струму надходить на контакти 1(+), 2(-) 12V гвинтової колодки. Напруга позитивної полярності надходить на контакт 5(К) гвинтової колодки, до якої під'єднують позитивний дріт або контакт пристрою, що потребує узгодження, а негативний дріт або контакт до контакту 6(Е). У черговому режимі струм від контакту 5(К) до контакту 6(Е) гвинтової колодки не протікає, на контактах 3 і 4 (LED) потенціал відсутній, Виносний світлодіод не світиться.
У режимі тривога сповіщувач Octopus (Спрут) з'єднує контакти 5 і 6, що призводить до з'єднання контактів 7 (COM) і 9 (NO), а також увімкнення виносного світлодіода, він починає світитися.
Якщо перемичка АВ не встановлена, то тільки на час Тривоги розмикаються контакти 7(COM) і 8(NC) і замикаються контакти 7(COM) і 9(NO) і світиться виносний світлодіод.
Контакти 8(NC) і 7(COM) замкнуті в "Черговому режимі", і розімкнуті в режимі "Тривога"
Контакти 9(NO) і 7(COM) розімкнуті в "Черговому режимі" і замкнуті в режимі "Тривога"
Контакти 9(NO), 8(NC) і 7(COM) використовуються для під'єднання до шлейфів приладів приймально-контрольних, або для під'єднання виконавчих пристроїв.
