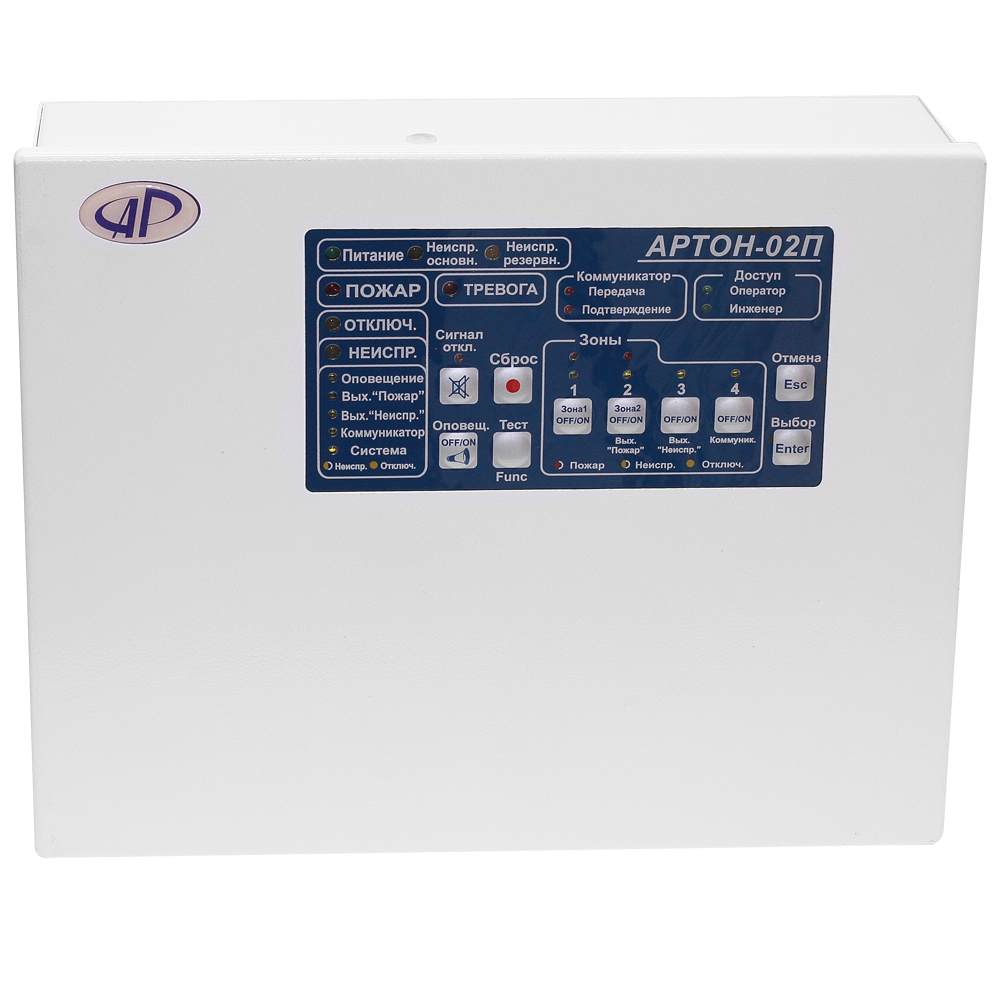

ППКП "Артон-02П"

Призначені для організації централізованої і автономної пожежної охорони різних об'єктів шляхом цілодобового контролю стану до 2 -х шлейфів сигналізації ( ШС) .

Прилад відповідає вимогам стандартів ДСТУ EN- 54 - 2 : 2003/Зміна № 1 та ДСТУ EN 54-4:2003 / Зміна № 2 , ДСТУ- H CEN / TS 54-14:2009 .

Особливості:

Кожен з ШС приладів може бути налаштований споживачем як пожежний ШС без верифікації , з верифікацією , або зі спрацюванні 2 -х сповіщувачів , а також можуть бути встановлені залежності типів А , B , C (згідно з вимогами ДСТУ EN- 54 - 2 : 2003/Ізмененіе № 1).
Прилади визначають і відображають наступні стани ШС : «Черговий режим» , «Увага » ( сработка першого сповіщувача в ШС) , «Пожежа» , « Несправність - коротке замикання» , « Несправність - обрив » , « ШС відключений » , « несправність одного з інтелектуальних ізвешателей в ШС ».
Можливість підключення в один ШС пасивних і активних сповіщувачів , побудови комбінованих ШС із застосуванням 2 ​​-х і 4 -х провідних схем підключення .
Визначення наступних видів несправностей і станів: коротке замикання вихідних ключів , обрив навантажень кожного з вихідних ключів , відсутність напруг , що живлять вихідні ключі і ШС , відсутність напруги живлення 220В , відсутність , критичний розряд або несправність акумуляторної батареї тощо
Наявність виходів : «Пожежа» , « Несправність » , « Оповіщення» ( « Snd1 » і « Snd2 » ) , 2 -х програмованих сільноточних виходів « AUX1 » і « AUX2 » і 2 -х програмованих реле « Relay1 » і « Relay2 ».
Можливість підключення до 4 -х незалежних оповіщувачів з контролем цілісності ланцюгів ( відповідно до вимог ДСТУ- H CEN / TS 54-14:2009 ) .
Наявність входу для підключення зовнішнього джерела резервного живлення з контролем його справності .
Відсутність необхідності в струмообмежуючі резистор при підключенні в двопровідний ШС сповіщувачів типу СПД- 3 , СПД- 3.10 , ТПТ , FT.
Наявність окремої кнопки приглушення ( відключення) оповіщувачів.
Функція автопам'яті струму чергового режиму ШС .
Діапазон номіналів кінцевих резисторів - від 1кОм до 3,9 кОм.
Діапазон номіналів додаткових токоограничивающих резисторів активних сповіщувачів - від 0 до 1,2 кОм.
Стабилизированное харчування ШС - 15 (± 0,5 ) В.
Можливість зміни порогів визначення сработок сповіщувачів від 1 до 16 мА.
Струм короткого замикання ШС - не менше 60 мА.
Максимальний струм виходів « Snd1 » , « Snd2 » -500 мА , « AUX1 » , « AUX2 » -300 мА.
Можливість конфігурації приладів за допомогою ПК.

Технічні характеристики

• Габаритні розміри: не більше 200 x 300 x 80 мм
• Маса: не більше2,5 кг
• Живлення приладу здійснюється від мережі змінного струму напругою 187 - 242 В , частотою ( 50 ± 1 ) Гц та / або від акумуляторної батареї (АБ ) з напругою 12 В ± 15 % і номінальною ємністю 7 А / год.
• Максимальна споживана потужність приладу від мережі - 30 Вт.
• Максимальний струм споживання від акумуляторної батареї - 1,0 А.
• Споживана потужність від мережі змінного струму в черговому режимі роботи не більше - 15 Вт.
• Час роботи приладу від повністю зарядженої АБ за відсутності мережі не менше 24 годин в черговому режимі роботи , у тому числі не менше 3 годин в режимі « ПОЖЕЖА ».
• Максимальна кількість ШС , що підключаються до приладу - 2 .
• Напруга живлення на розімкнутих контактах ШС - 15 (± 1 ) В.
• Напруга вихідних ключів при номінальному навантаженні - 12 (± 2,0 ) В.
• Сумарний опір ліній (проводів) ШС без урахування опору кінцевого резистора - не більше 220 Ом.
• Опір витоку між лініями ШС ( при відключеному кінцеве резисторі ) , а також між кожною лінією ШС і корпусом приладу - не менше 50 кОм.
• Ток ШС , який розцінюється приладом як обрив - від 0 до 3 мА.
• Ток ШС , який розцінюється приладом як КЗ - не менше 20 мА.
• Ток обмеження при КЗ в ШС - не менше 24мА .
• Прилад реагує на зміну стану ШС при тривалості цієї зміни не менше 80 мс і не видає повідомлення про зміну при тривалості менше 50 мс.
• Прилад дозволяє підключити в кожен ШС до 32 активних сповіщувачів (типу СПД- 3 , СПД- 3.5 , СПД- 3.10 , СПТ -2Б , СПТ -ЗБ та ін), при цьому максимальний струм споживання усіма пожежними сповіщувачами в черговому режимі роботи не повинен перевищувати 3 мА.
• Тривалість автоматичного скидання ( час відключення ) ШС при верифікації ШС - не менше 5 сек.
• Тривалість очікування повторної сработки після скидання ШС , при виявленні якої прилад переходить в режим «Пожежа» - ( 60 ± 1 ) сек.
• Прилад забезпечує підключення світло-звукового оповіщувача з номінальною напругою 12 (± 1,8 ) В і струмом споживання до 500 мА.
• Максимальний струм навантаження виходу живлення 4- х дротових пожежних сповіщувачів - 200 мА.
• Максимальний струм навантаження виходів «Пожежа» , «Тривога» , « Несправність » - 40 мА.
• Середнє напрацювання на відмову приладу - не менше - 30000 годин.
