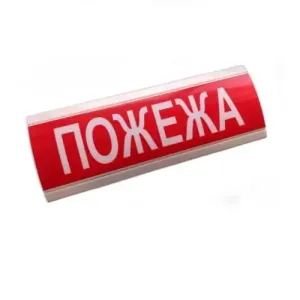

Табло світлове ТС-220

Табло інформаційне світлове ТС-220 призначене для видачі світлових інформаційних повідомлень (написів і зображень), що привертають увагу людей до безпосередньої небезпеки, які попереджають про можливу небезпеку, позначають шляхи евакуації в разі виникнення надзвичайних ситуацій усередині приміщень, що інформують про вчинення певних дій, а також з інформацією загального призначення.

Напруга живлення табло 220 В.

Світловий оповіщувач з інформаційними написами:

або будь-якими іншими під замовлення.

Пластиковий корпус зі світлодіодним підсвічуванням забезпечує видимість за відсутності зовнішнього освітлення або задимлення.

Табло призначене для цілодобової безперервної роботи з електроживленням від мережі (джерела) змінної напруги частотою 50 Гц.

Світлове табло є евакуаційним знаком пожежної безпеки і призначене для оповіщення та регулювання руху людей під час пожежі або іншої небезпеки.

Табло встановлюються на шляху евакуації для забезпечення своєчасного і безпечного виходу з приміщення. Кількість і місце встановлення регламентується нормами пожежної безпеки.

Оповіщувач має естетичний зовнішній вигляд і впишеться в будь-який інтер'єр. Розміри корпусу: висота 11 см, ширина 30 см.

Табло відповідає нормам і стандартам пожежної безпеки України.

Табло складається з основи та кришки. Усередині основи розміщується друкована плата зі світлодіодами та радіоелементами (світловий модуль) і плата перетворювача напруги з клемною колодкою (або двома дротами) для під'єднання до мережі (джерела живильної напруги). По краях основи є два отвори для кріплення табло під час монтажу і дві торцеві пелюстки з фіксаторами для кріплення кришки. На лицьовій поверхні кришки нанесено інформаційне повідомлення (напис або зображення). У торцях кришки є два отвори для закріплення кришки на основі. Кришку від основи відокремлюють за допомогою плоскої викрутки, яку необхідно вставити в щілину між кришкою і основою в торці табло.

Для висвічування інформаційного повідомлення (напису або зображення) необхідно під'єднати табло до мережі (джерела живильної напруги) і подати напругу.

Встановлення

Кріплення табло здійснюється за допомогою двох шурупів, які вставляються в отвори, розташовані по краях основи.

Підключення табло до джерела живильної напруги здійснюється за допомогою дротів перетином від 0,125 до 1,5 мм².

Монтаж табло рекомендується проводити в такій послідовності:
а) відокремити кришку від основи;
б) висвердлити отвір або видалити монтажну перегородку в місці введення проводів живильної напруги;
в) прикласти основу до місця встановлення та зробити розмітку і підготовку двох отворів для кріплення;
г) закріпити основу табло в місці встановлення за допомогою двох шурупів;
д) під'єднати перетворювач напруги до мережі (джерела живильної напруги) за допомогою клемної колодки, встановленої на перетворювачі напруги, або за допомогою двох дротів, через перехідну клемну колодку або пайкою, з подальшою ізоляцією місця пайки;
е) з'єднати кришку табло з основою;
ж) подати напругу живлення для перевірки працездатності табло.
