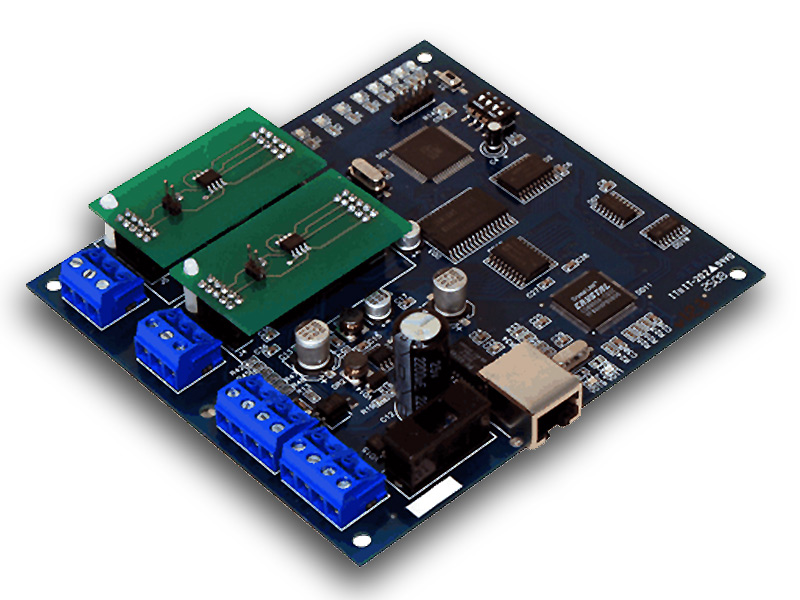

Центральний контролер FortNet VNC-E v.1.8
Контролер VNC-E використовується як керуючий елемент системи безпеки, що автономно реалізує весь логічний апарат системи, і забезпечує контроль за модулями керування точками проходу ARCP (двері/турнікет/шлагбаум розсувні ворота/тамбур-шлюз), а також модулями, що забезпечують функції інтегрованої системи безпеки:
- RAM-8 – віддалений модуль для підключення інформаційних (охоронних) шлейфів.
- RM-8 – релейний модуль, що виконує апаратні реакції, які забезпечують можливість інтеграції із зовнішніми системами, та управління виконавчими пристроями.
- ARCP-RKB – віддалений модуль для підключення зчитувача із клавіатурою, що працює з охоронними групами.
- TRC-40 – віддалений модуль доступу для керування тамбур-шлюзом
- RIP Вase/RIP16 – панель індикації охоронних груп/модуль розширення панелі індикації.
Контролер VNC-E оснащений 3 портами зв'язку:
- Порт Ethernet призначенний для підключення контролера VNC-E до комп'ютерної мережі.
- 2 порти RS-485 (базовий та додатковий) призначені для зв'язку з периферійними пристроями.
Канали зв'язку RS-485 передбачають можливість встановлення гальваноізольованих модулів RSG-485
Апаратне оснащення контролера VNC-E:
- RISC процесор
- статичне ОЗП 512 Кб
- годинник реального часу
- DIP - перемикачі конфігурації
- світлодіоди стану контролера
- резервне джерело живлення для ОЗП та годинника реального часу
- шлейф контролю цілісності корпусу
- шлейф пожежного розблокування
- додатковий програмований шлейф
- контроль наявності змінної напруги на БЖ
- контроль рівня постійної напруги.
Використана елементна база контролера дозволяє на його платформі реалізовувати наступні апаратні функції:
ІСО FortNet, контролер VNC-E v.1.8:
- Адресний простір – до 32 зчитувачів.
- Охоронних шлейфів - до 128.
- Релейних виходів - до 128.
- Механизм аппаратных реакций (виконання апаратних сценаріїв/реакцій).
- Механізм програмних реакцій.
- Охоронних груп - до 128.
- Розмежування прав користувачів управління охоронними групами.
- Управління охоронними групами за допомогою зчитувача з клавіатурою.
- Кількість карток, максимально - 36608.
- Буфер подій, максимально - 26624.
- Підтримка ліфтових модулів LRCP.
- Підтримка тамбур-шлюзів.
- Підтримка зчитувачів, поєднаних із клавіатурою (картка + PIN код).
- Рівнів доступу – до 256.
- Тимчасові зони (розмежування доступу за часом) – до 64 зон.
- Пожежне розблокування.
- Обмеження терміну дії картки.
- Автоматичний перехід на зимовий/літній час.
- Апаратна підтримка контролю коректного переходу зон доступу (глобальний antipassback).
- Підтримка списку господарів приміщення (доступ за наявності/відсутності господаря).
- Типи виконавчих пристроїв: електромагнітний замок, електромеханічний замок, турнікет, шлагбаум (і т.п.).
- Перехід робочої зміни через 24.00.
- Облік перенесення робочих днів/свят.
