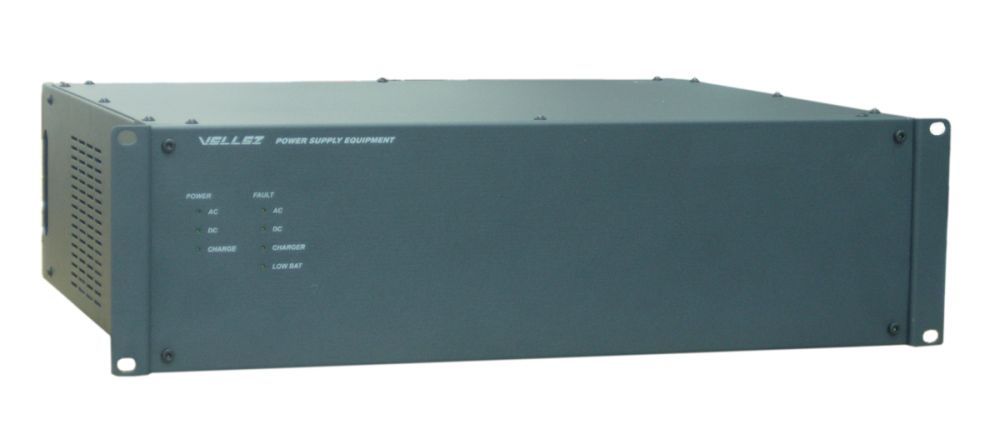

Устатковування електроживлення БРЖ02-24/12

Використовуються для забезпечення живлення компонентів устатковання від мережі змінного струму 220 В / 50 Гц, а також забезпечують подачу напруги живлення в автономному режимі від вбудованих акумуляторних батарей.

Основними частинами блоку є: вузол мережевого живлення, зарядний пристрій, перетворювач напруги, акумуляторні батареї та вузол контролю і керування.

Вузол мережевого живлення забезпечує живлення компонентів устатковання необхідними напругами. Зарядний пристрій забезпечує зарядку акумуляторних батарей для живлення устатковання в автономному режимі роботи. Схема контролю і керування забезпечує контроль параметрів акумуляторних батарей і правильність роботи устатковання у всіх режимах його роботи.

У складі устатковання мовленнєвого оповіщування людей про пожежу можуть використовуватись два типи блоків електроживлення БРЖ02-24/7 і БРЖ02-24/12. Остання цифра в моделі даного блоку свідчить про ємність акумуляторних батарей блоку. У даному випадку це 7 і 12 Аг відповідно. Блоки електроживлення БРЖ02-24/7 забезпечують живлення підсилювачів потужністю до 200 Вт, а блоки електроживлення БРЖ02-24/12 забезпечують живлення підсилювачів потужністю до 600 Вт.
Якщо в складі устатковання використовується не більше двох блоків електроживлення, до мережі змінного струму 220 В / 50 Гц підключається один з цих блоків, другий блок електроживлення підключається до першого. У випадку якщо в складі устатковання використовується більше двох блоків електроживлення, то вони підключаються до мережі змінного струму 220 В / 50 Гц через мережеву панель ПС-4. Зважаючи на те, що мережева панель забезпечує живлення до чотирьох блоків електроживлення і те, що до кожного блоку електроживлення може підключатися ще один блок електроживлення, сумарна кількість блоків електроживлення в складі устатковання при використанні однієї мережевої панелі складає вісім.
При необхідності підключення більшої кількості блоків електроживлення в складі устатковання може використовуватися кілька мережевих панелей.
Зазвичай при розміщенні елементів устатковання в декількох комутаційних шафах закритого типу у кожному з них встановлюється окрема мережева панель для забезпечення живлення елементів устатковання розміщених у цій шафі.
