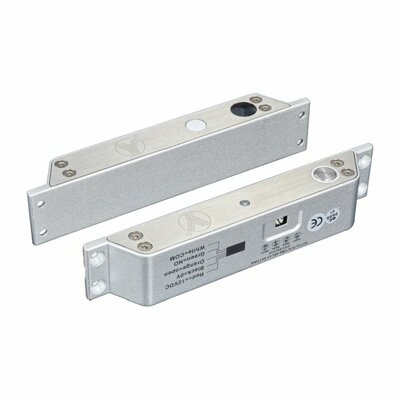

Замок ригеля YB-500IN

YB-500IN(LED) – накладний електроригельний замок для системи контролю доступу.

Компанія-виробник YLI ELECTRONIC.

Електроригельний замок підходить для металевих, пластикових, металопластикових та дерев'яних дверей без налічників.

Оснащений вбудованим таймером затримки замкнення 0 | 3 | 6 | або 9 сек. (перемикається перемичками на замку).

ЩО ТАКЕ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК

Електроригельний замок – пристрій для замикання дверей, керування яким відбувається за допомогою ел. живлення. Замикання дверей здійснюється висувним ригелем (металевий стрижень), що входить у відповідну частину.

ЯК ПРАЦЮЄ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК YB-500IN(LED)

Під час зачинення дверей, вбудований в замок геркон реагує на магніт у відповідній планці, і замикає контакт соленоїда, що висуває ригель.

У разі відключення електроживлення замок знаходиться у відімкненому стані (ригель засунутий), що відповідає правилам пожежної безпеки.

Відмикається замок керуючим контактом (помаранчевий дріт).

ДЕ ВИКОРИСТОВУЄТЬСЯ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК

В автоматизованих системах контролю та керування доступом (СКУД) в офісах, бізнес-центрах, магазинах і будь-яких інших приміщеннях.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЕЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-500IN(LED)

• Тип замка: електроригельный
• Тип встановлення: накладний
• Сила утримання: 1000 кг
• Таймер затримки: 0 | 3 | 6 | 9 сек.
• Виходи: NO/COM
• Без живлення: розімкнутий
• Живлення: 12V
• Споживання: 960мА (робоче) | 180мА (режим очікування)
• Розміри:
  • замок: 185x25.7x37 (мм)
  • відповідна планка: 185x25.7x37 мм
  • ригель: діаметр 16 мм, довжина 13 мм (прямий)
• Вбудований індикатор стану дверей
• Двері автоматично зачиняються, якщо не були відчинені протягом 5 секунд

КОМПЛЕКТАЦІЯ

• електроригельний замок
• відповідна планка
• монтажний комплект
• інструкція

ВСТАНОВЛЕННЯ ЕЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-500IN(LED)

• Налаштуйте таймер затримки (перемикається перемичками на замку)
• Просвердліть отвори в дверній рамі для шурупів і закріпіть замок
• Встановіть відповідну планку таким чином, щоб вбудований магніт (пластиковий круг) був нижче ригеля замка. Відстань між замком і відповідною планкою повинна бути не більше 8 мм
• Згідно з інструкцією підключення, підключіть електроригельний замок YB-500IN(LED) до живлення і керуючих пристроїв системи контролю доступу

СУМІСНІСТЬ

Електроригельний замок YB-500IN(LED) сумісний з кодовими клавіатурами, зчитувачами, радіоконтролерами, кнопками виходу, з аудіодомофонами і відеодомофонами всіх типів або іншими пристроями систем контролю доступу.
